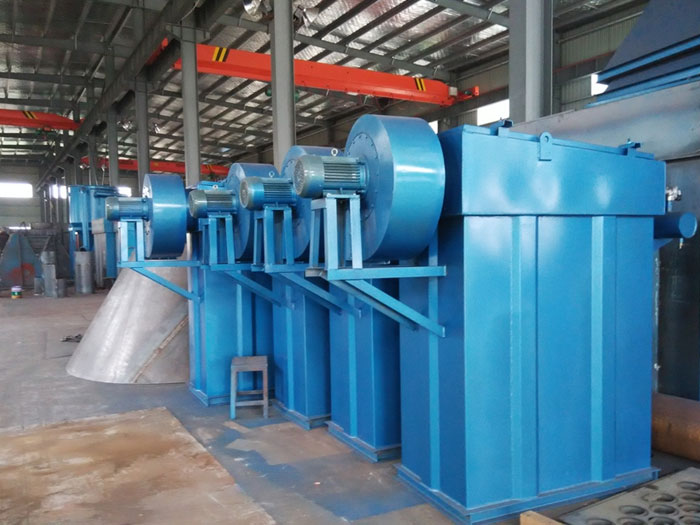

布袋除塵器作為工業粉塵治理的核心設備，其內部結構設計直接決定了除塵效率與運行穩定性。該設備通過精密的模塊化設計，將含塵氣體轉化為潔凈空氣，同時實現粉塵的連續收集與轉運，其內部結構可劃分為五大核心模塊。

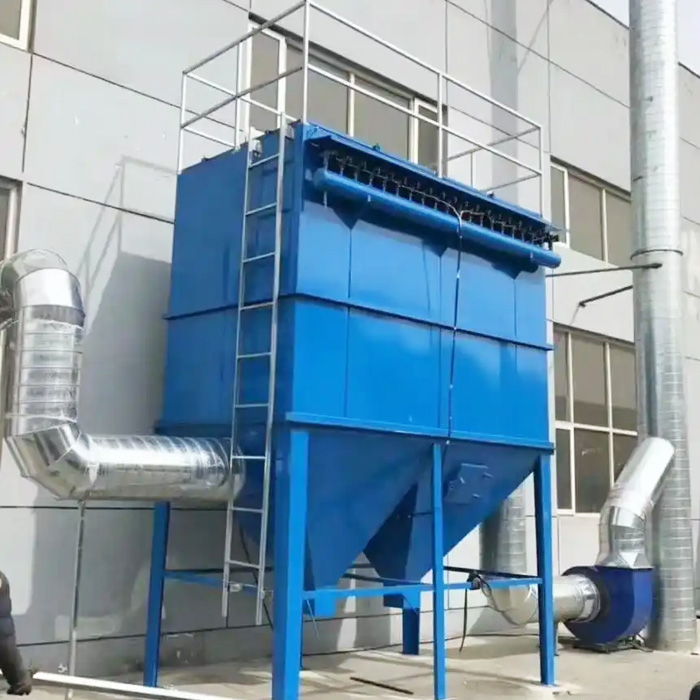

箱體作為布袋除塵器的主體框架，采用碳鋼或不銹鋼材質焊接成型，內部通過隔板劃分為過濾室、凈氣室及檢修通道。上箱體（凈氣室）內設噴吹管與脈沖閥，通過壓縮空氣脈沖實現濾袋清灰；中箱體（過濾室）懸掛濾袋與骨架，含塵氣體在此完成粉塵分離；下箱體（灰斗）采用錐形結構，傾角≥60°確保粉塵自然滑落，底部配置星型卸料器實現連續排灰。箱體設計需滿足壓力容器標準，承受正負壓工況下的形變應力，同時配備觀察窗與人孔門，便于運行維護。

濾袋組件是除塵器的核心過濾介質，采用聚酯纖維、芳綸纖維或PPS特種材料制成，表面經燒毛、壓光或覆膜處理形成梯度孔隙結構。典型濾袋規格為直徑120-160mm、長度2-8m，通過袋籠支撐保持立體形狀。其過濾機理包含慣性碰撞、攔截效應及擴散沉積，對0.1-10μm粒徑顆粒的捕集效率可達99.9%以上。濾袋接口采用彈性漲圈或螺栓固定，確保與花板連接的密封性，防止漏塵。

清灰系統通過周期性擾動實現濾袋再利用，主要技術為脈沖噴吹清灰。壓縮空氣經儲氣罐、油水分離器處理后，通過噴吹管誘導二次氣流，形成瞬時反向壓力脈沖，清灰強度達2000-3000Pa。脈沖閥壽命通常超100萬次，噴吹管噴嘴孔徑與濾袋直徑匹配，確保每條濾袋獲得均衡清灰力。部分設備采用文氏管結構增強氣流引導，結合壓差傳感的智能噴吹技術，可減少壓縮空氣消耗量。

氣流分配系統通過導流板與均風裝置，將含塵氣體均勻分配至各過濾單元，避免局部流速過高導致的濾袋磨損。出氣口設置阻火器與消聲器，防止火星穿透并降低排氣噪聲。灰斗內部增設空氣炮或振動器，防止黏性粉塵架橋，確保排灰順暢。

布袋除塵器通過箱體支撐、濾袋過濾、清灰再利用、氣流優化及灰斗收集五大模塊的精密協同，實現了高能效、穩定、低耗的粉塵治理目標。其處理風量范圍廣、除塵效率高、適用工況多樣，已成為電力、冶金、建材等行業粉塵治理的理想設備。隨著材料科學與智能控制技術的發展，未來設備將更注重長壽命、智能化與節能降耗的融合，為工業綠色轉型提供關鍵技術支撐。
