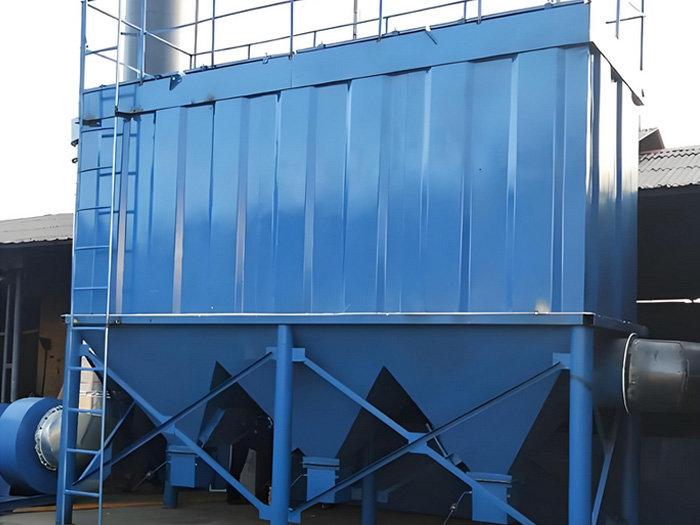

布袋除塵器，作為一種效率高的干式除塵設備，其內部結構精密而復雜，旨在確保除塵效果和長期穩定的運行。本文將對布袋除塵器的內部結構進行詳細介紹。
布袋除塵器的主體結構由殼體、濾袋系統、清灰系統以及排灰系統等幾大部分組成。殼體是布袋除塵器的“骨架”，通常由鋼材或混凝土制成，內部分為清潔空氣室（凈氣室）和過濾室（含塵氣體室），兩者由花板隔開。殼體上設有進風口和出風口，用于引導含塵氣體的進入和清潔氣體的排出。
濾袋系統是布袋除塵器的核心部件，由濾袋和袋籠組成。濾袋由纖維織物制成，具有良好的透氣性和捕集效率，是捕捉粉塵的關鍵。袋籠則用于支撐和保護濾袋，防止其在過濾和清灰過程中發生塌陷或破損。濾袋和袋籠的材質、尺寸和形狀都會直接影響除塵效果和使用壽命。清灰系統是布袋除塵器保持高能效運行的重要依據。常見的清灰方式有機械振動清灰、脈沖噴吹清灰和聲波清灰等。其中，脈沖噴吹清灰因其清灰效率高、對濾袋損傷小等優點而被廣泛應用。當濾袋上的粉塵積累到相應程度時，脈沖閥會自動開啟，釋放壓縮空氣，通過噴吹管將空氣噴入濾袋內部，使濾袋迅速膨脹并產生振動，從而將附著在濾袋上的粉塵抖落至灰斗中。
排灰系統則負責將灰斗中收集的粉塵排出除塵器。排灰方式多樣，如螺旋輸送機、氣力輸送系統等，可根據具體需求選擇。排灰系統的有效運行對于保持除塵器的持續高能效運行至關重要。此外，布袋除塵器還配備了控制系統和安全保護系統?？刂葡到y(tǒng)負責控制除塵器的運行和清灰過程，確保除塵器在理想狀態下工作。安全保護系統則包括預涂灰系統、緊急噴水系統等，旨在保護濾袋免受高溫、腐蝕等損害，延長其使用壽命。
布袋除塵器的內部結構精密而復雜，各部分相互協作，共同確保了其高能效、穩定的除塵效果。在工業生產中，布袋除塵器發揮著舉足輕重的作用，為環境保護和空氣質量做出了重要貢獻。
